建筑平面圖的形成
Formation of Architectural Floor Plans
【Part 01.】
平面圖是地圖的一種，可以用水平面代替水準面，在這個前提下，可以把測區內的地面景物沿鉛垂線方向投影到平面上，按規定的符號和比例縮小而構成的相似圖形，稱為平面圖。

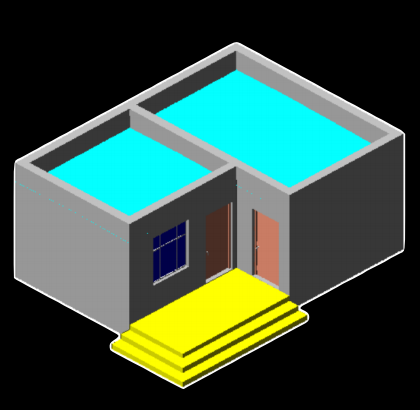

【STEP01】

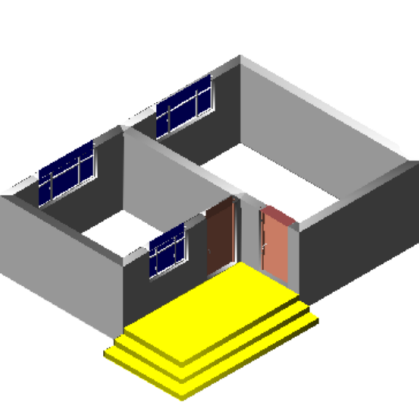

【STEP02】
【STEP03】
建筑平面圖的有關規定
Regulations on Architectural Floor Plans
【Part 02.】
比例：1:50、1:100、1:150、1:200、1:300等
朝向：底層平面圖標指北針（其它層平面圖上不標朝向）
圖線：
? 粗實線——凡是被剖切的主要建筑構造，如承重墻、柱的斷面輪廓線，墻、柱斷面輪廓線不包括抹灰層的厚度，一般在1:100的平面圖中不畫抹灰層。
? 中粗線——被剖到的次要建筑構造和未剖到的構配件輪廓線，如窗臺、陽臺、臺階、樓梯、門的開啟方向和散水等。
? 細實線——尺寸線、尺寸界線、圖例線、索引符號、標高符號。
? 點畫線——中心線、對稱線、定位軸線。
定位軸線：
定位軸線是施工中墻身砌筑、柱梁澆筑、構件安裝等定位、放線的依據。
規定：主要承重構件，應繪制水平和豎向定位軸線，并編注軸線號；對非承重墻或次要承重構件，編寫附加定位軸線。
? 橫向定位軸線編號用阿拉伯數字，自左向右順序編寫；
? 縱向軸線編號用拉丁字母（除I、O、Z外），自下而上順序編寫，
? 對于樣圖上的軸線編號，若該樣圖同時適用多根定位軸線，則應同時注
明各有關軸線的編號，如下圖所示：

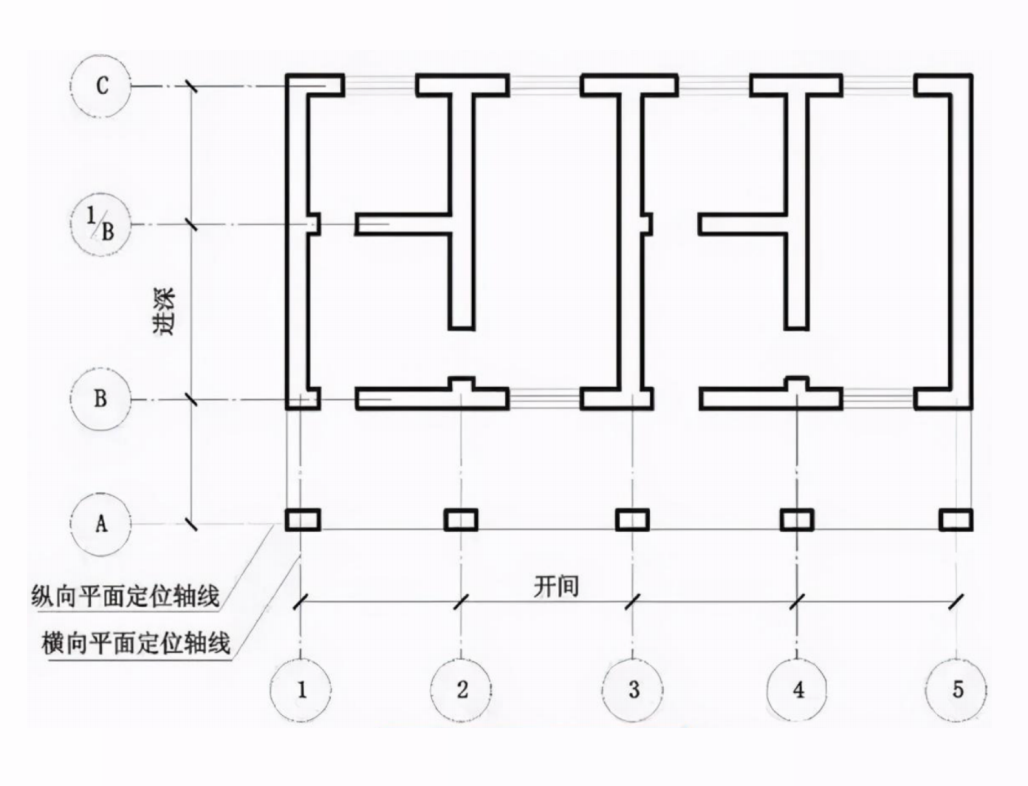

平面圖上定位軸線的編號，宜標注在圖樣的下方與左側。在兩軸線之間，有的需要用附加軸線表示，附加軸線用分數編號。
建筑平面圖的繪畫步驟
The Drawing Steps of Architectural Floor Plan
【Part 03.】

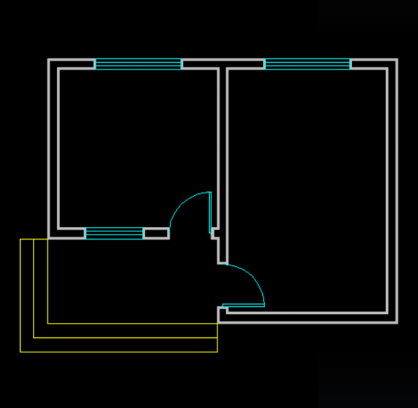

STEP-1：選取比例后，畫定位軸線
STEP-2：畫出墻柱并確定門窗洞的位置
STEP-3：畫出房屋的細部

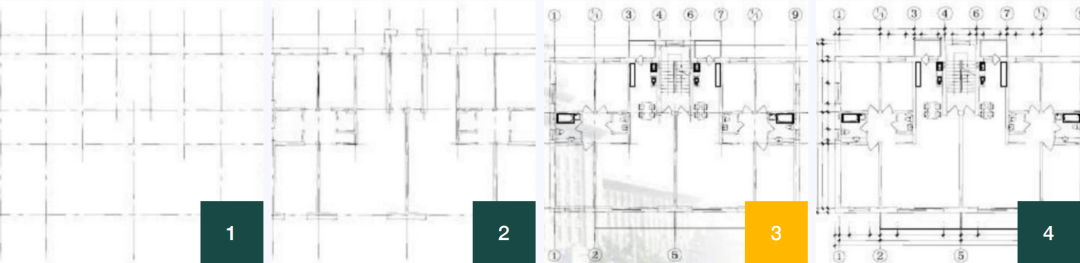

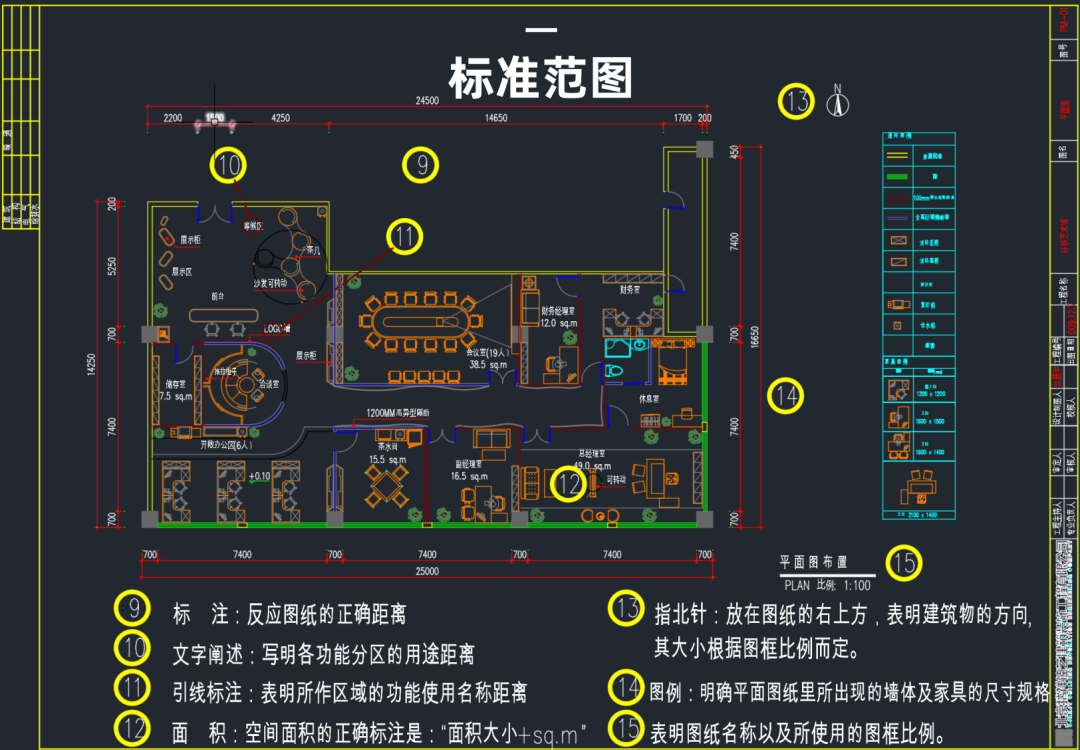

STEP-4：加深并標注尺寸

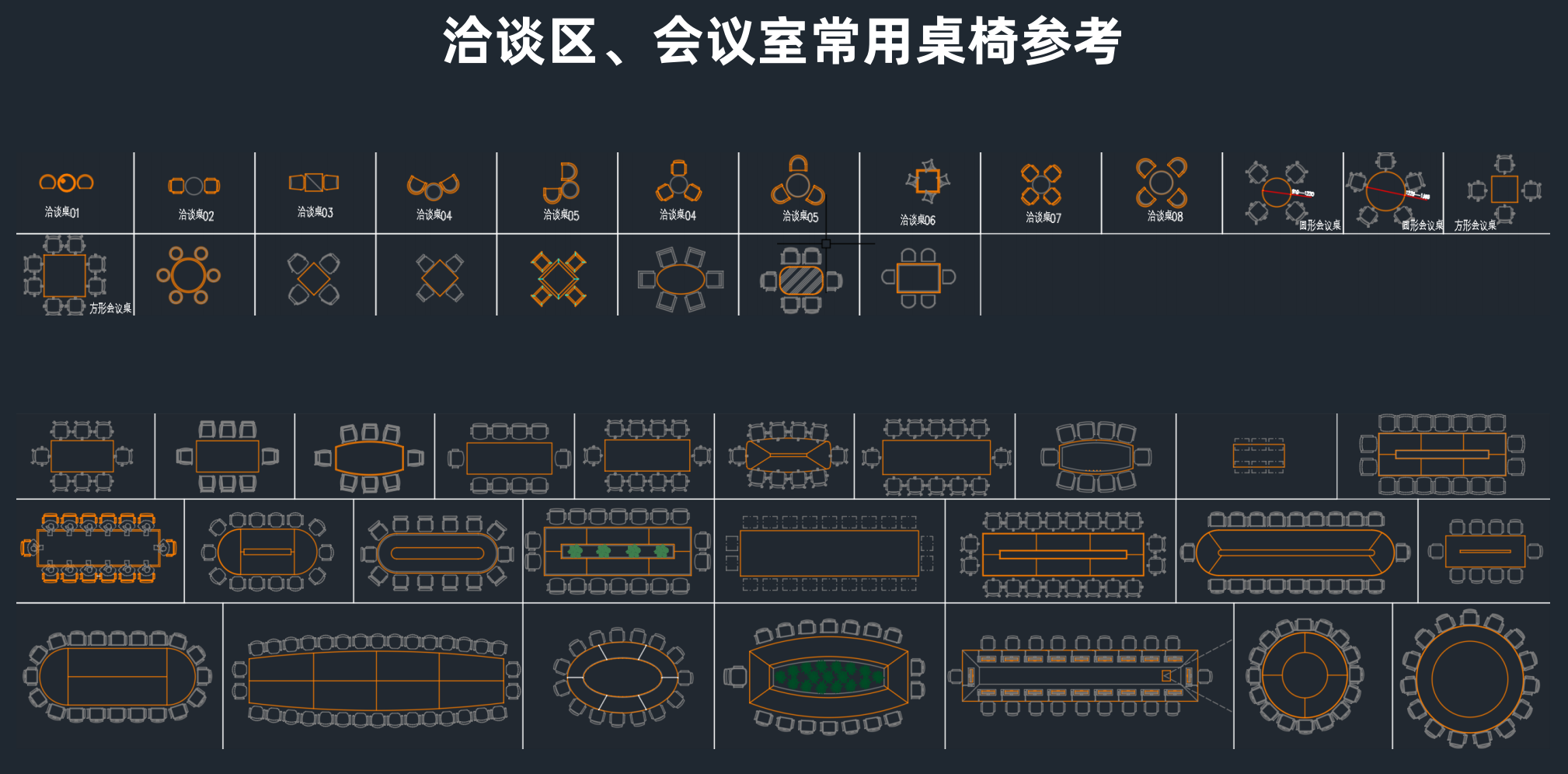

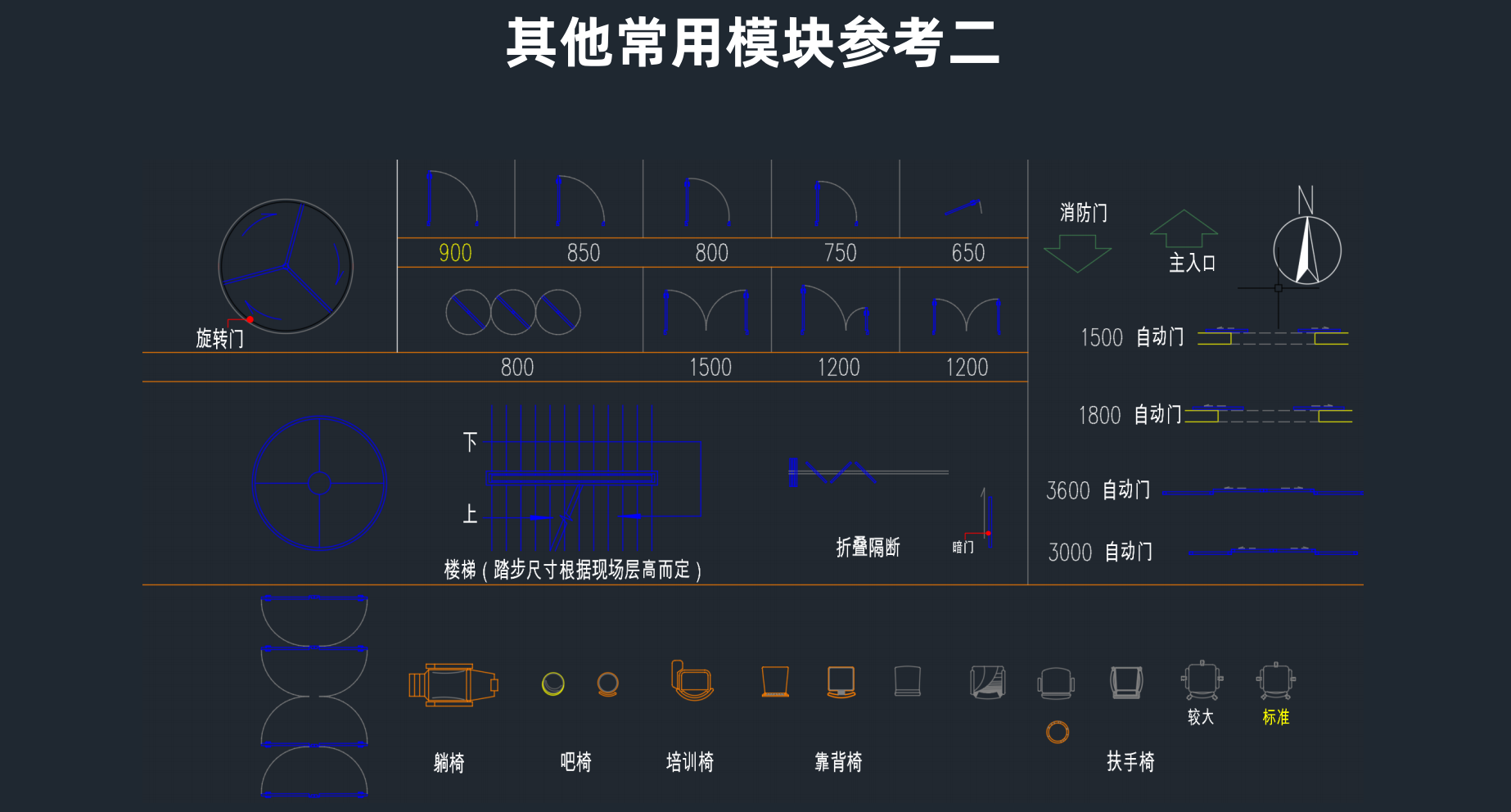

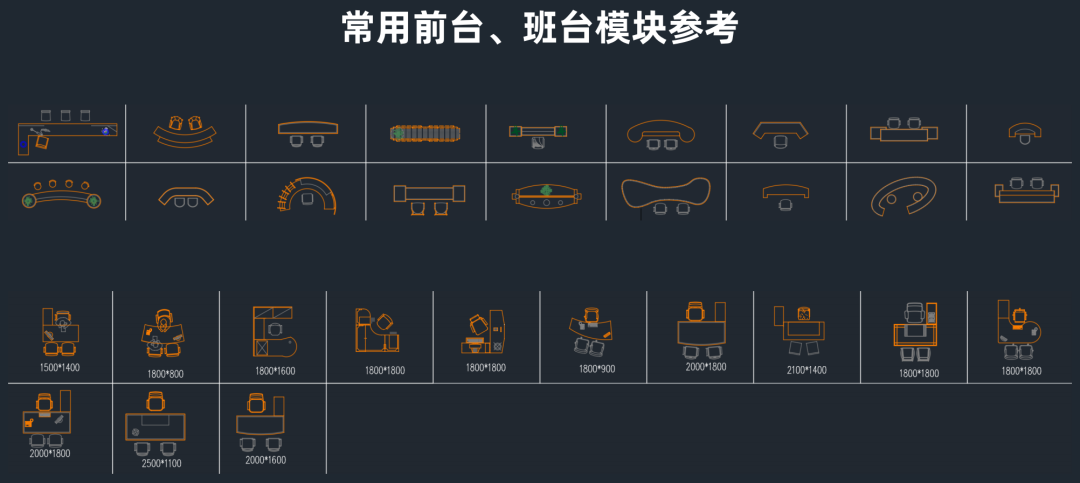

常見元素參考
Common Element Reference
【Part 04.】
左右滑動查看更多

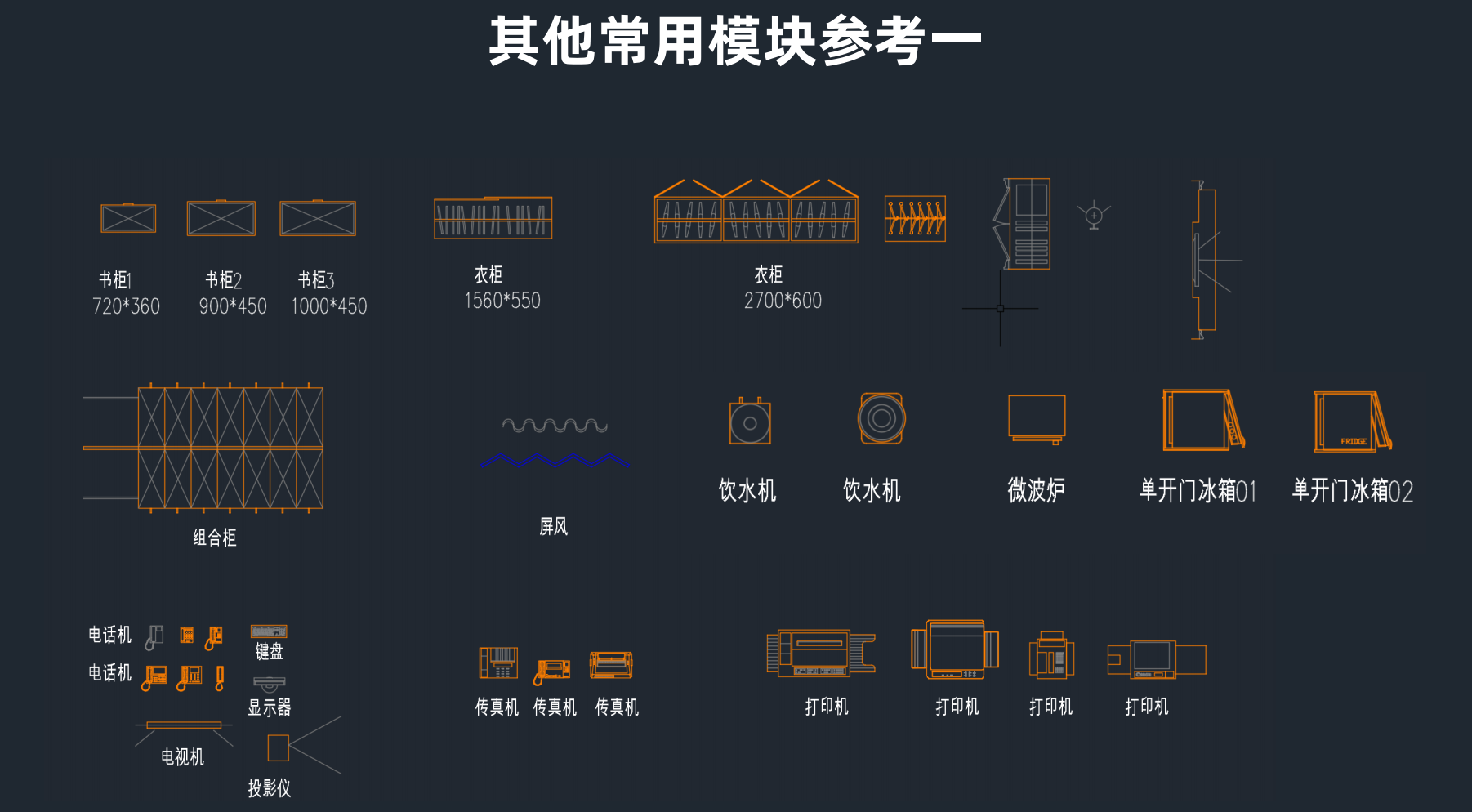

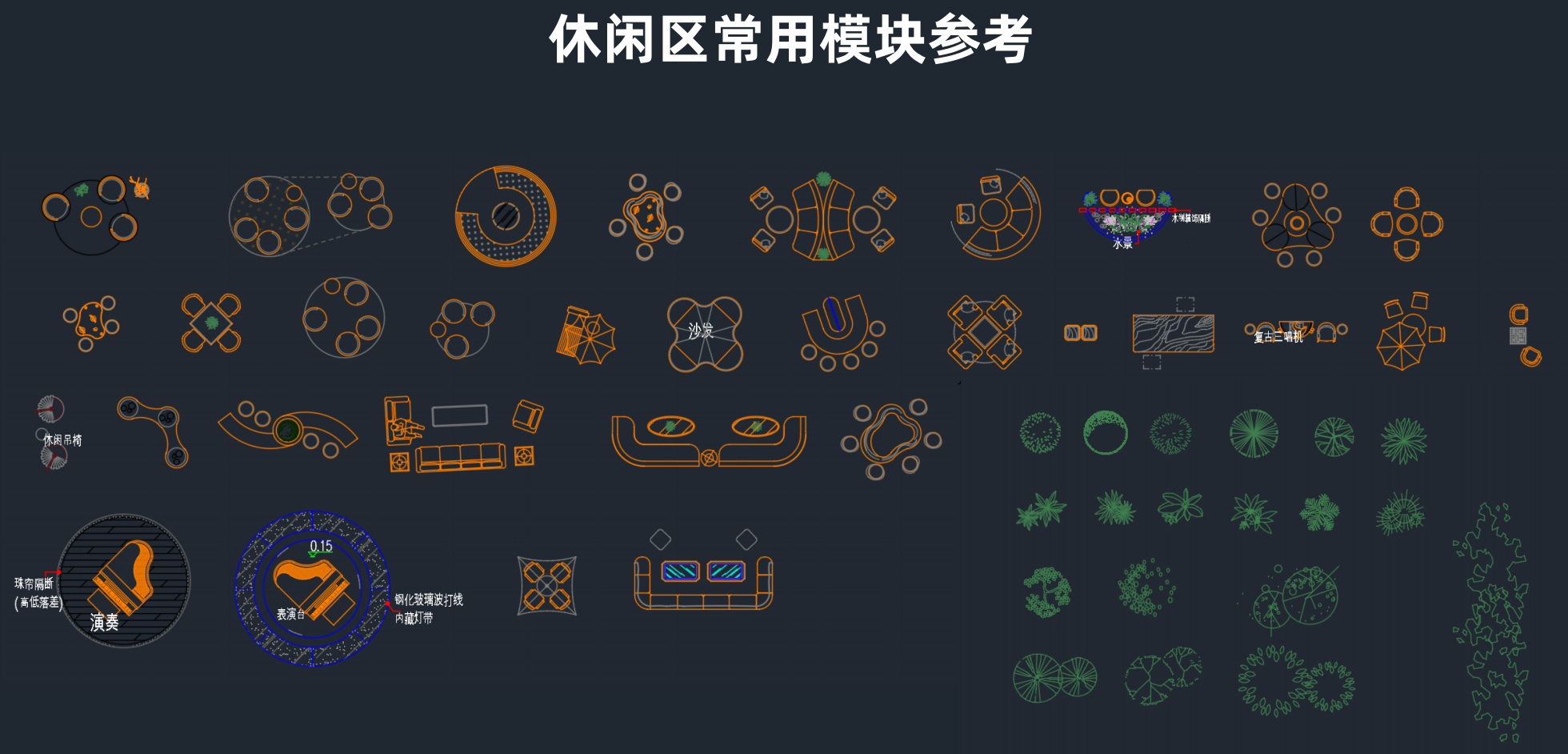

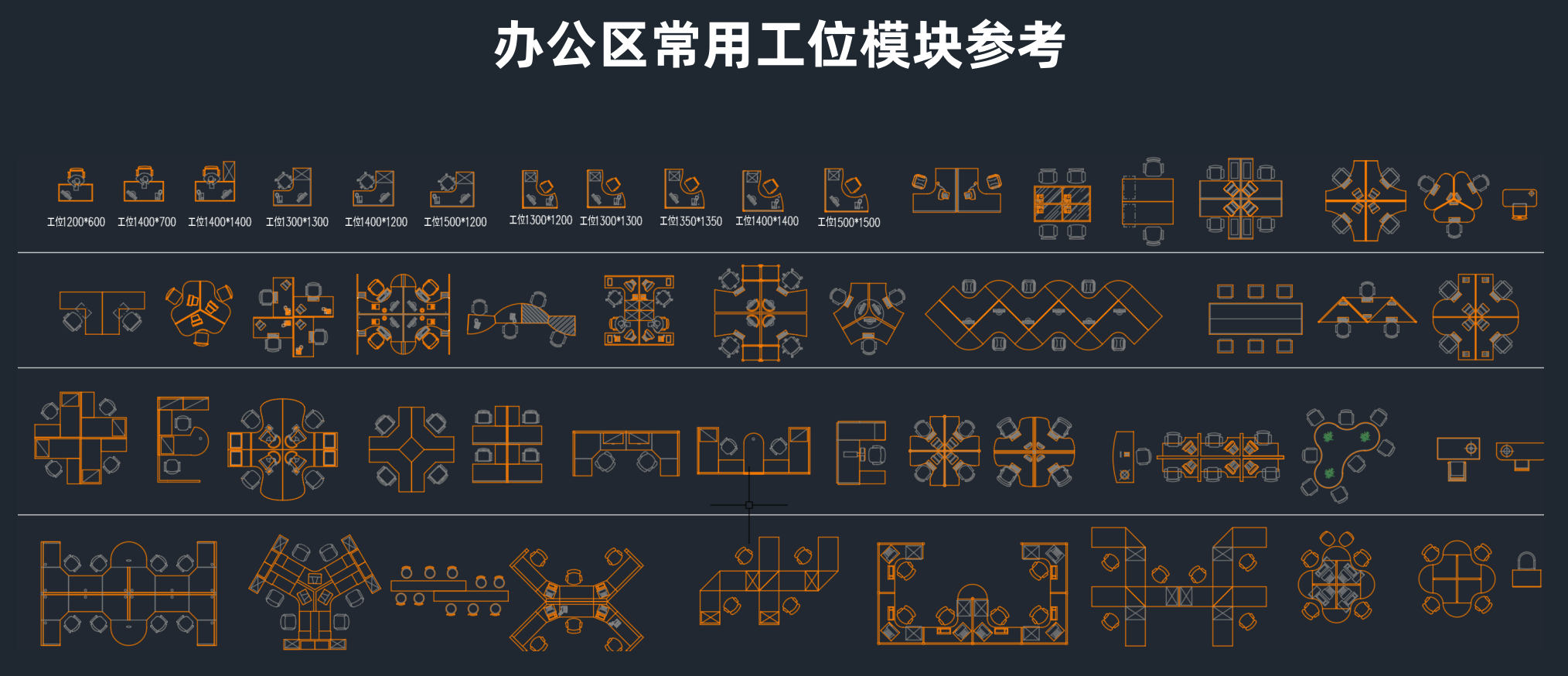

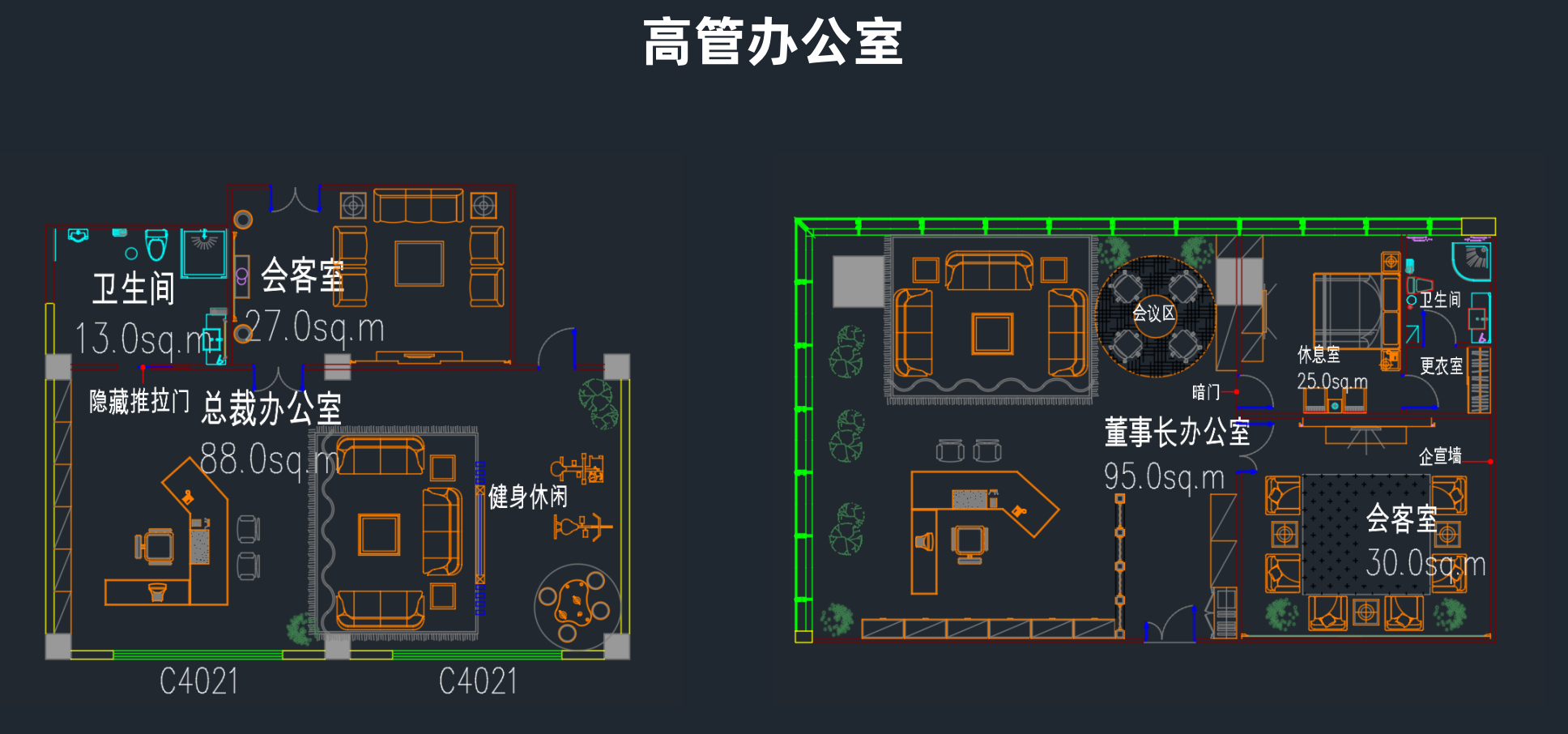

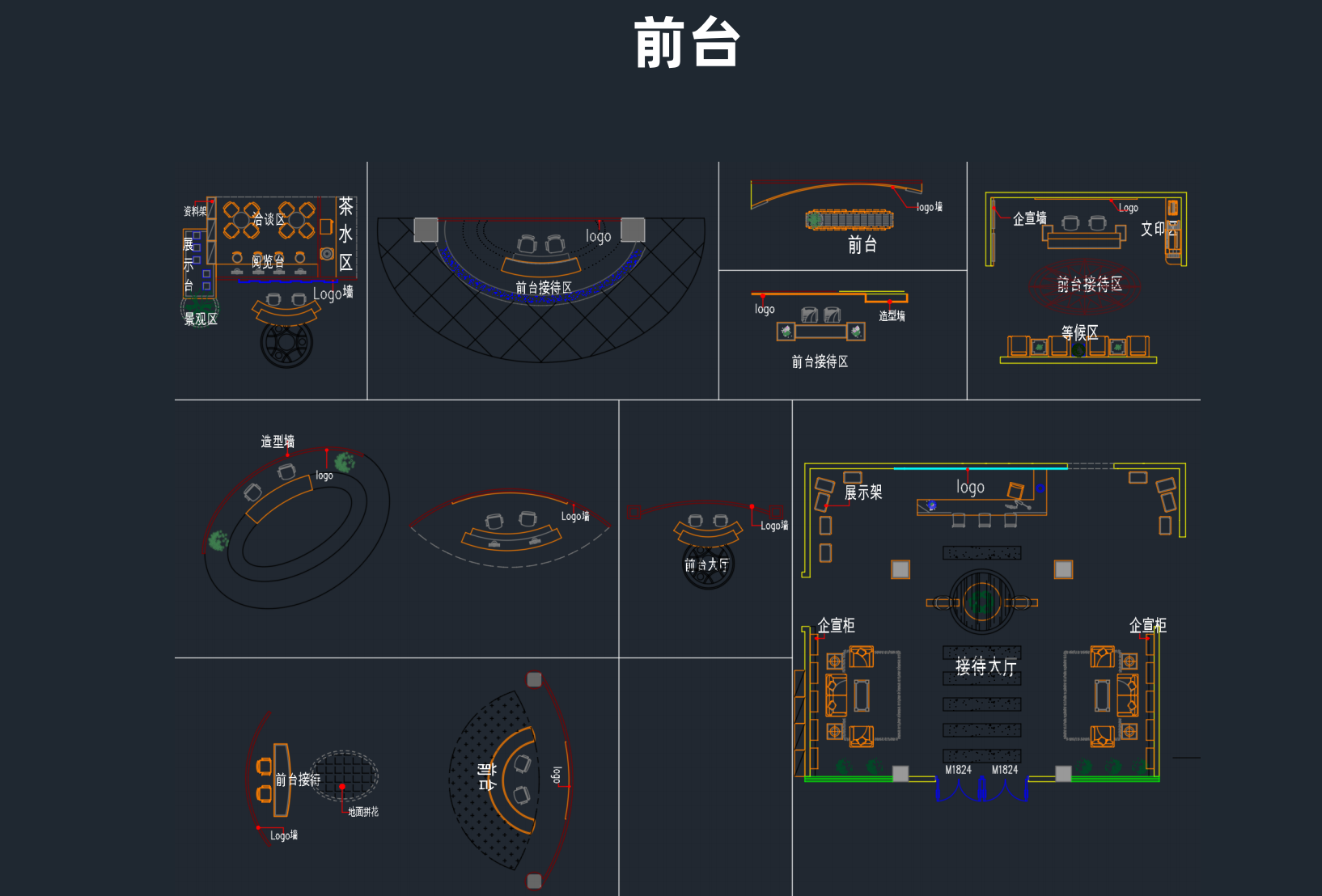

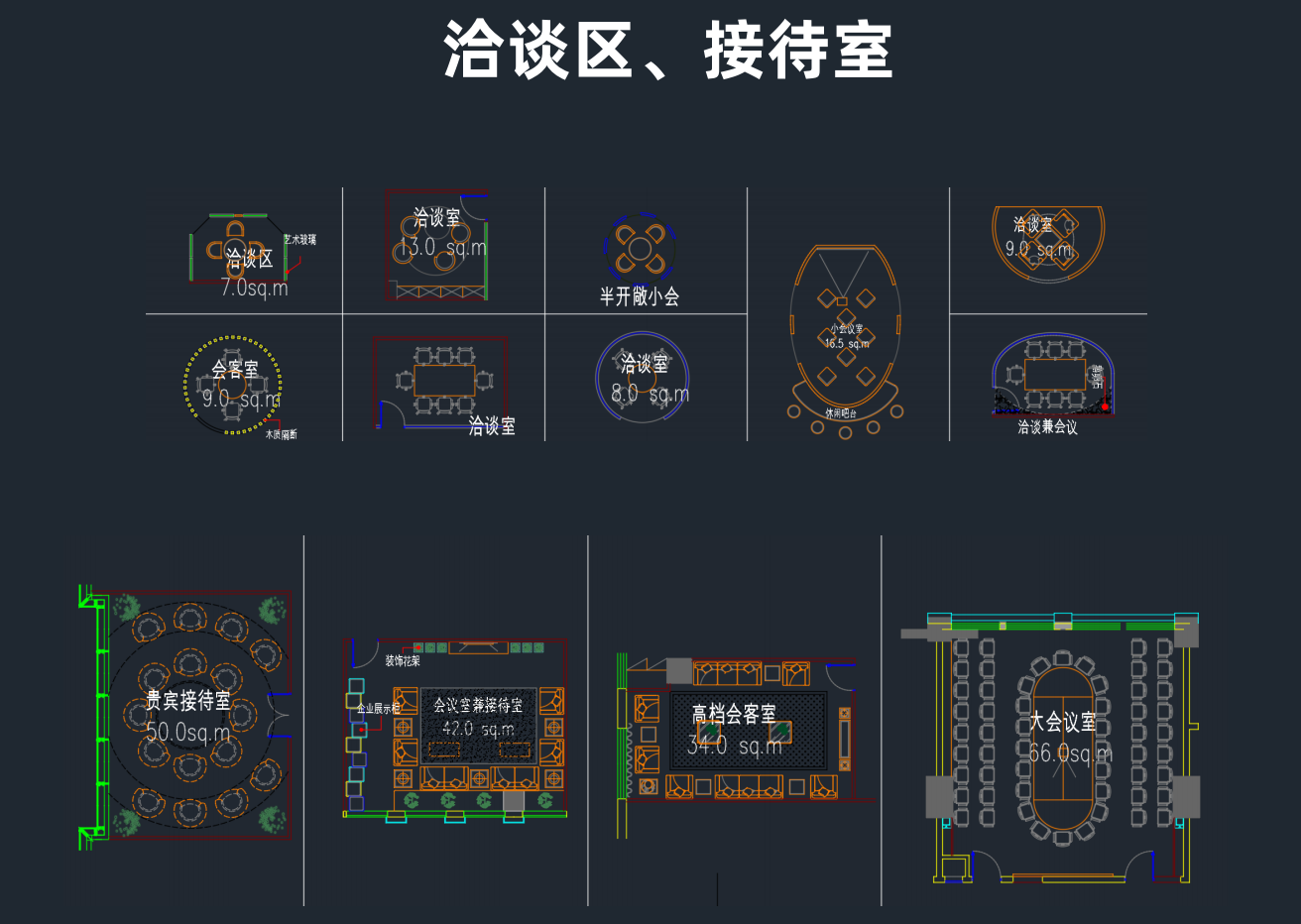

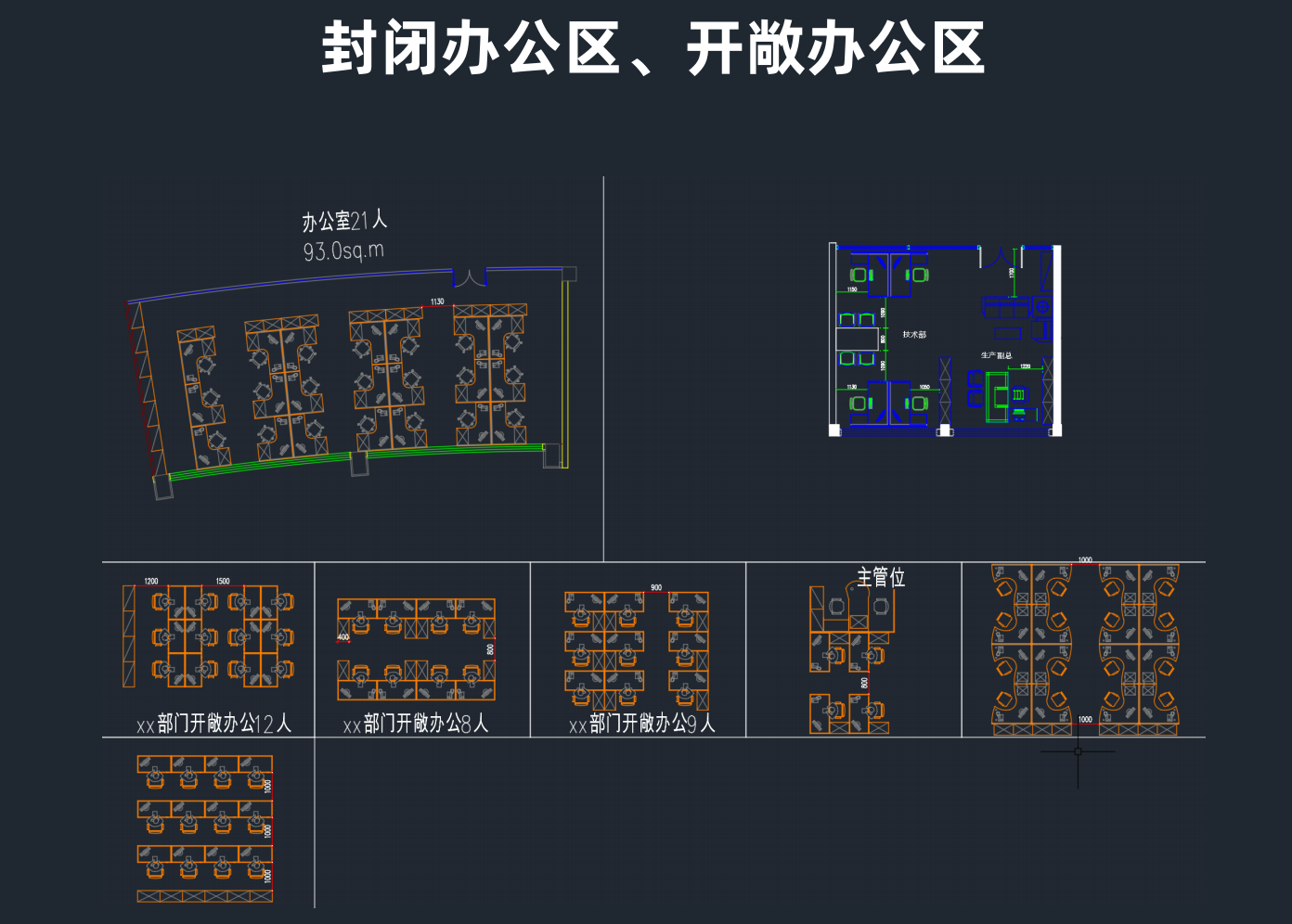

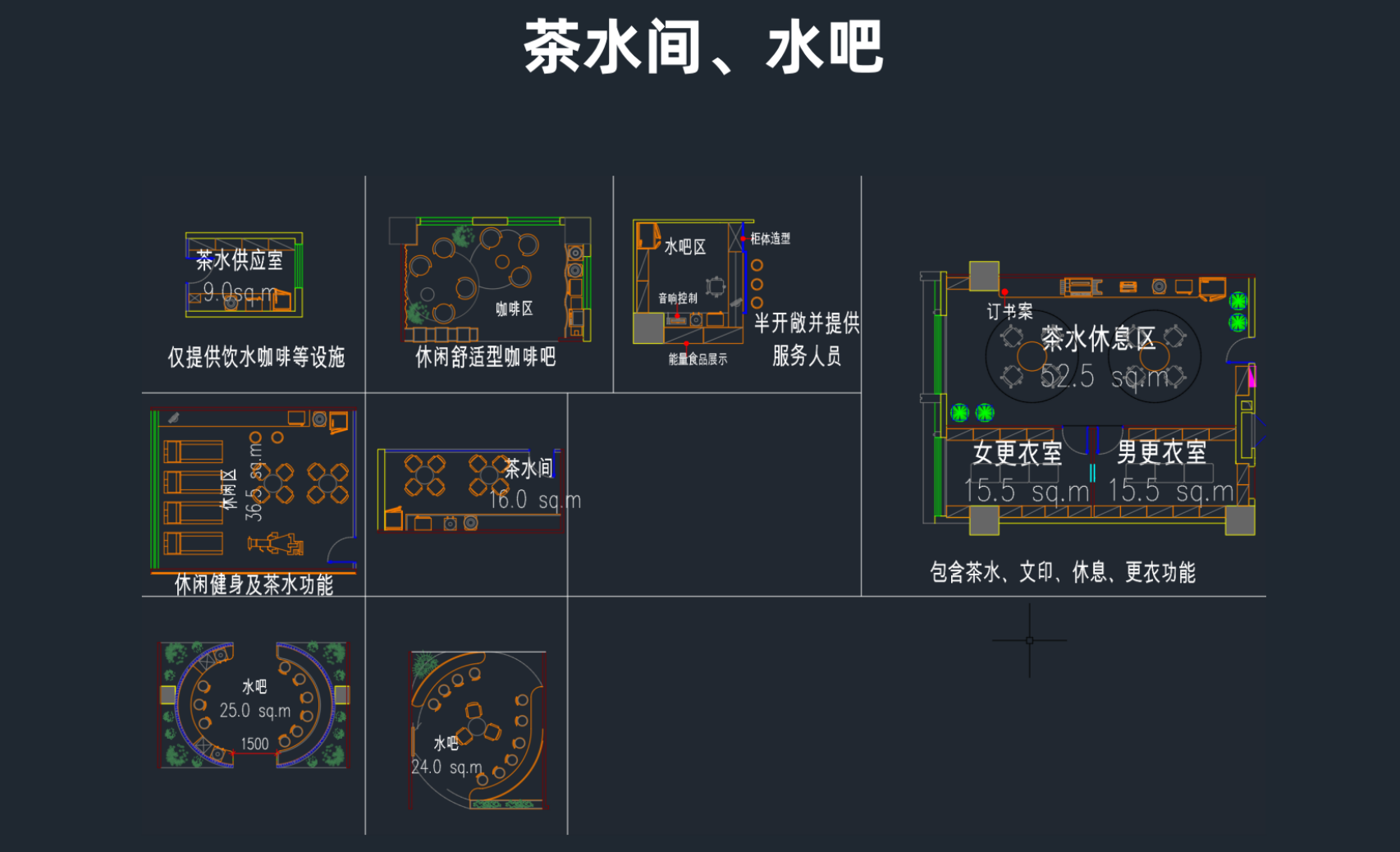

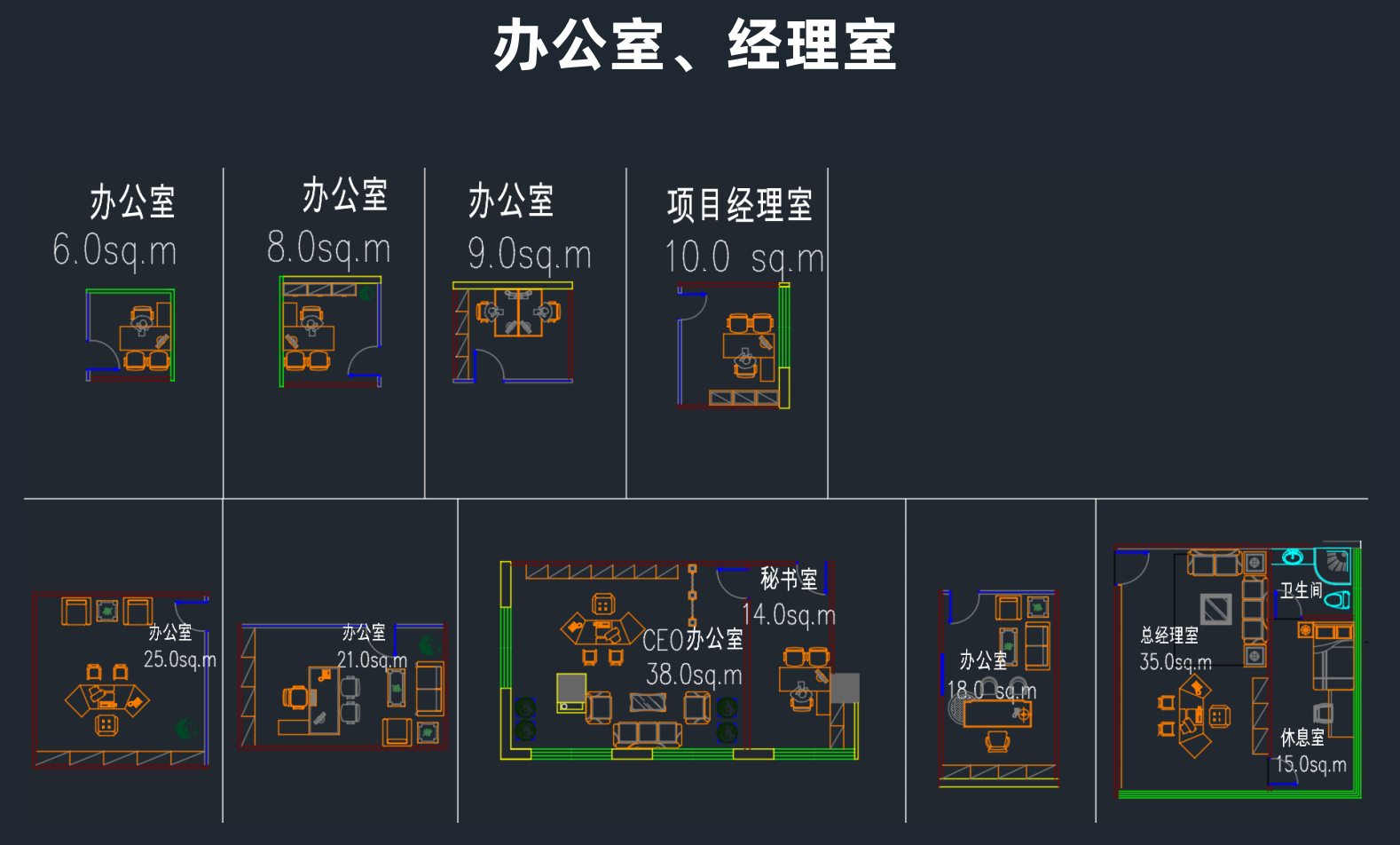

常見區域參考
Common Regional References
【Part 05.】
左右滑動查看更多

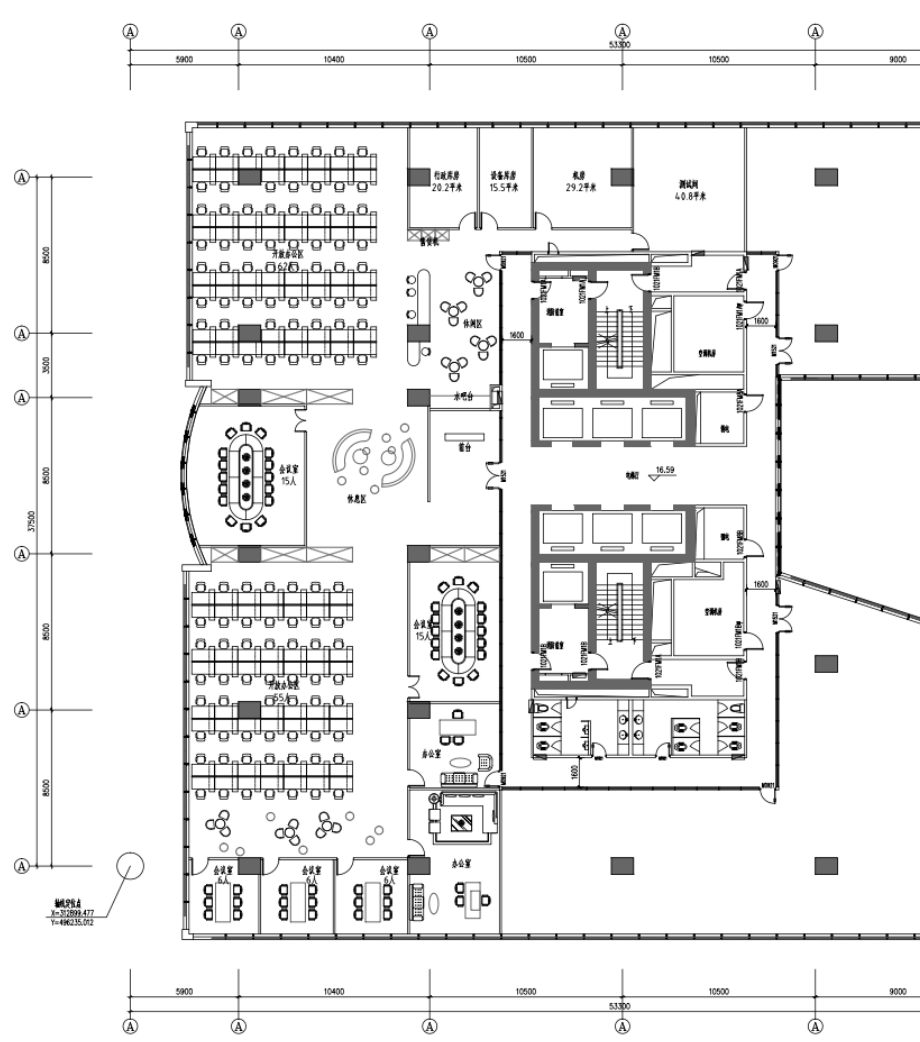

行業平面特點示例
Example of Industry Plane Characteristics
【Part 06.】
互聯網科技
開放性與靈活性：采用開放式辦公空間，減少固定隔斷，通過低隔斷或島式布局劃分專注區、共享工位區、協作區和休閑區，便于員工根據任務需求自由切換工作位置；空間設計注重動靜分區，設置專門的休息區、娛樂區和茶水間，營造輕松的社交氛圍，同時通過聲學解決方案（如隔音帷幕、白噪音系統）減少噪音干擾。
個性化與美學平衡：色彩搭配以中性色為主，營造通透感，同時加入活力橙、黃等色彩激發創造力，軟裝遵循“少而精”原則，提升空間美學格調。通過幾何造型、光影設計和品牌元素的融入，展現企業個性與文化內涵。
金融
功能分區明確：通常分為前臺接待區、辦公區、會議室、貴賓接待室、茶水間等功能區域，各區域布局合理，兼顧效率與隱私需求。
兼顧舒適與高效：設置休息區、健身區、母嬰室等配套設施，關注員工身心健康。辦公家具采用人體工學設計，提高工作效率。
專業服務
功能分區明確：前臺接待區：通常位于入口處，設計簡潔大方，兼具展示品牌形象與接待客戶的功能；等候區：與前臺相鄰，提供舒適的座椅和綠植，營造安靜、舒適的等待環境；開放式辦公區：采用低隔斷或開放式布局，促進員工之間的溝通與協作，同時配備充足的自然采光和綠植，提升工作舒適度；獨立辦公室：為合伙人設置，強調隱私性和專業性，通常位于空間深處或窗邊，便于接待客戶；會議室：根據規模和需求設置不同大小的會議室，配備智能設備和舒適的座椅，滿足會議、談判等需求；檔案室/資料庫：用于存放文件等資料，需具備良好的保密性和存儲條件。
